Thorn assure l'avenir de l'éclairage du stade OPEL ARENA de Mayence
- Efficacité de la source lumineuse
Efficacité de la source lumineuse
S’assurer que la lampe convertit efficacement l’électricité en lumière (lm/W).
- Classification du ballast
Classification du ballast
Contrôler l’alimentation électrique de la source lumineuse (indice d’efficacité énergétique IEE).
- Distribution lumineuse
Distribution lumineuse
Contrôler les émissions lumineuses à l’aide d’optiques qui dirigent la lumière à l’endroit voulu.
- Efficacité du système
Efficacité du système
Combiner le contrôle optique et thermique au sein du luminaire (lm/W du luminaire).
- Détection de la présence/de l’absence
Détection de la présence/de l’absence
Éclairer uniquement lorsque cela est nécessaire.
- Gestion de la lumière du jour
Gestion de la lumière du jour
Réduire la lumière perdue pendant la journée.
- Éclairement constant
Éclairement constant
Produire les niveaux lumineux corrects pendant la durée de la période de maintenance.
- Gestion des scenario
Gestion des scenario
Permettre aux utilisateurs de configurer les scènes et d’adapter la lumière selon différentes tâches.
- Gestion horaire
Gestion horaire
Extinction automatique de toutes les lumières pendant les heures hors service.
- Éclairage du plan de travail
Éclairage du plan de travail
Éclairage des zones de travail avec la quantité de lumière requise.
- Zoning
Zoning
Le locale est organisé en zones selon les schémas d’occupation ou de l’emplacement des fenêtres.location.
- Plan de maintenance
Plan de maintenance
L’entretien doit être effectué en fonction du temps d’utilisation de l’installation, de sa performance et de son environnement.
- Lumière perdue
Lumière perdue
Éliminer la lumière perdue qui n’atteint pas la cible prévue.
- Réflexion des surfaces
Réflexion des surfaces
Tirer parti de la lumière se réfléchissant sur les surfaces de l’espace.
- Visualisation de la consummation
Visualisation de la consummation
Permettre de constater rapidement le résultat des mesures prises sous forme d’augmentation ou de diminution de la consommation énergétique afin de favoriser un comportement responsable.
Le défi
Afin de respecter les nouvelles exigences de la Ligue allemande de football (DFL) en matière d'éclairage pour la télédiffusion de la saison 2019/2020, le club 1. FSV Mayence 05 a dû moderniser le système de projecteurs de son stade, l'OPEL ARENA. Ce club a choisi une solution ultra-moderne, qui répond également aux exigences d'éclairage des stades de niveau A de l'UEFA. Thorn ayant proposé de gérer l'ensemble du projet sous la forme d'un service clé-en-main, le contrat lui a été attribué en juin 2019. La solution d'éclairage devait être conçue et mise en œuvre avant le début de la nouvelle saison de la Bundesliga, tout en répondant aux besoins du club pour longtemps encore à l'avenir.
Jens Lohse, Sales Office Manager à Francfort, résume ainsi ce défi : « Bien sûr, nous avions déjà installé l'éclairage dans d'autres stades, en particulier sur de grands sites, mais ces délais étaient particulièrement serrés. Vous devez comprendre que chaque installation nécessite pratiquement une solution personnalisée. Nous étions néanmoins convaincus que nous pouvions proposer un concept qui répondrait aux attentes du client et permettrait de tout terminer à temps. »
La solution d’éclairage

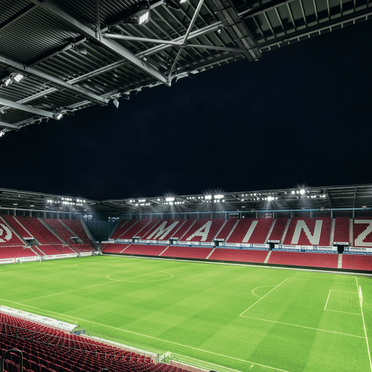

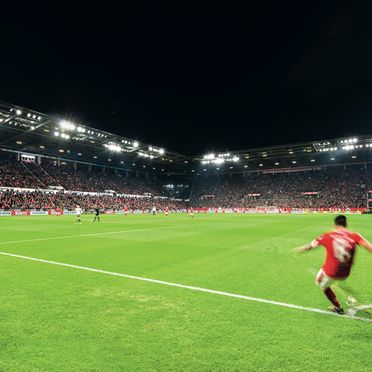

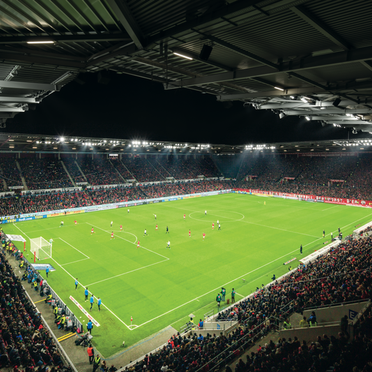

L'éclairage de niveau A de l'UEFA exige des niveaux d'éclairement supérieurs à 1500 lux horizontalement et 1250 lux verticalement. Quant à la DFL, elle exige pour les caméras élevées des niveaux d'au moins 1600 lux. Pour respecter correctement ces deux normes, les experts de Thorn ont élaboré un concept d'éclairage qui atteignait largement les valeurs requises. Même les valeurs de l'UEFA niveau A Élite ont été respectées. Pour remplacer l'installation antérieure, 220 projecteurs Altis de forte puissance ont été utilisés. Non seulement les modules LED 5700 K assurent un fonctionnement sans scintillement pour la télédiffusion en HD, mais leur rendu des couleurs de haute qualité (IRC 86, TLCI > 80) convient parfaitement aux images de caméra, y compris en super-ralenti. Pour améliorer la luminosité globale des tribunes et remplacer l'éclairage de sécurité, 163 luminaires Aquaforce Pro résistants à l'humidité et à la poussière ont également été installés.
Un système DMX contrôle en temps réel les fonctions du système de projecteurs, en utilisant le réseau du stade comme réseau fédérateur, ce qui permet aussi des effets d'éclairage dynamique. Par ailleurs, le système d'éclairage des tribunes Aquaforce est contrôlé à l'aide d'un système DALI. Il est intégré au système de contrôle des projecteurs en tant que réseau de sous-contrôle au moyen de passerelles DALI et il permet de commander les fonctions de gradation et de commutation.
En outre, Thorn a géré l'intégralité du projet, du concept et de la planification à l'installation, aux contrôles, à la programmation du système et la mise en service, et ce, en tant que fournisseur unique.
« Nous avons décidé de profiter du service clé en main de Zumtobel Group », déclare Stephan Bandholz, Deputy Director Organization/Head of Security du 1. FSV Mayence 05, « et nous en sommes très satisfaits. Ils ont tout coordonné et assuré que le projet se déroulait sans problèmes, efficacement, économiquement et en temps voulu. »
Le résultat
La nouvelle installation est une « solution de top club » sous de nombreux aspects. Elle respecte largement les exigences d'éclairement de la DFL. Thorn a terminé toute l'installation à temps et a obtenu la satisfaction complète du client.
« Il s'agissait de notre premier projet avec Zumtobel Group, mais notre collaboration s’est très bien passée », explique Stephan Bandholz, Deputy Director Organization/Head of Security du 1. FSV Mayence 05. « Nous avons signé le contrat en juin et inauguré l’installation de notre nouvel éclairage en août. Et nous sommes ravis du résultat. »
Pour Thorn, l'OPEL ARENA de Mayence a été une excellente opportunité de démontrer son expérience et son savoir-faire en matière d'éclairage de stades, comme il l'a déjà fait au Signal Iduna Park à Dortmund, en Allemagne, au stade Estadio Alberto Jacinto Armando, communément surnommé « La Bombonera », à Buenos Aires, en Argentine, et dans bien d’autres stades de renom. De nouveaux projets sont déjà planifiés.
