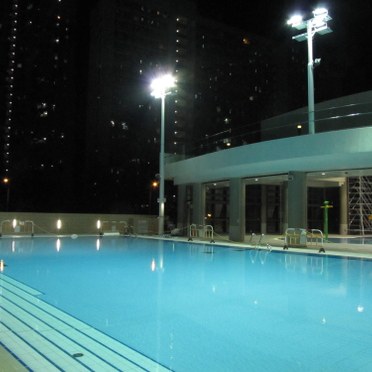

Les projecteurs de Thorn créent un environnement sûr et confortable pour les nageurs de Tuen Mun.

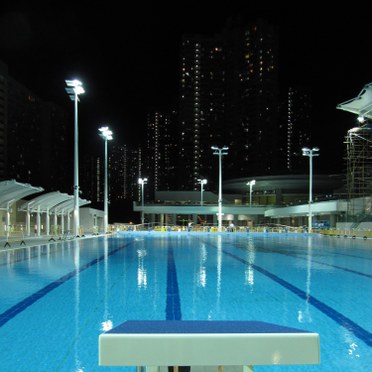

Le département des services culturels et de loisirs de Hong Kong a à cœur d'offrir au public des installations de grande qualité. Le nouveau complexe de piscines dans le quartier 1 (San Wai Court), à Tuen Mun, est un bâtiment de 790 millions de dollars à la pointe de la technologie. Les installations extérieures comprennent une piscine principale de 50x25 m avec une tribune de 1 200 places assises, une piscine d’entraînement extérieure de 25x15 m et une piscine d'apprentissage extérieure de 25x15 m. Thorn Lighting Hong Kong a été chargé de fournir les projecteurs pour ce fantastique espace extérieur, dans le but d'apporter une qualité d’éclairage supérieure au complexe.
Contrôle de l’éblouissement essentiel pour le confort et la sécurité
Les projecteurs Champion et Mundial C aux halogénures métalliques de Thorn ont été choisis pour éclairer les trois piscines. Utilisé sur les terrains d’entraînement, Champion est un projecteur haute performance qui offre un contrôle optique inégalé de la lumière intempestive. Le projecteur à 1 kW est basé sur un concept de verre plat et une visière intégrée pour un contrôle total de l’éblouissement et de la lumière intempestive. Champion offre une efficacité optique maximale et une répartition précise de la lumière tout en limitant les fuites de lumière.
Les projecteurs Champion ont été choisis pour atteindre une uniformité de 0,5. Ils assurent ainsi une variation suffisante pour éviter une lumière uniformément fade, mais sans contrastes excessifs. Les zones sombres dans la piscine pourraient être dangereuses en cas de problème rencontré par un nageur.
De façon similaire, Mundial C est un projecteur haute performance très puissant conçu spécifiquement pour toutes les applications sportives et l’éclairage de surfaces étendues. Avec un éclairage spécifiquement orienté vers les extrémités des piscines, la version à redémarrage à chaud de cette lampe à 1 kW a été plébiscitée, car elle empêche toute perte de lumière qui serait préjudiciable pour les nageurs et les personnes circulant autour de la piscine.
Les systèmes optiques optimisés grâce à l’informatique combinés à une structure optique unique garantissent un éblouissement inférieur à 56 sur la surface de l’eau tout en éclairant le fond de la piscine pour une sécurité maximale des nageurs. Un excellent contrôle de l’éblouissement est essentiel pour faire en sorte que les surveillants de la piscine voient suffisamment bien les nageurs, de même que pour assurer le confort des spectateurs, des résidents voisins et de la faune locale.
Grâce à leur qualité et à une répartition asymétrique, les luminaires classés IP65 peuvent être positionnés au bord de la piscine pour faciliter la maintenance et accroître la sécurité. L'installation et la maintenance du Mundial C sont particulièrement simples grâce à un accès par l’arrière et une interruption automatique de l’alimentation.
Selon Peter Thorns, responsable Strategic Lighting Applications chez Thorn : « La conception professionnelle a permis d'assurer une conformité confirmée à l’ensemble des normes applicables et bonnes pratiques. La mesure, sur site, de la performance des installations garantit également la sécurité et l’efficacité énergétique en fournissant à tout moment les niveaux lumineux adéquats. »
Pour de plus amples informations sur Champion, consultez www.thornlighting.fr/CHMP
Pour de plus amples informations sur Mundial C, consultez www.thornlighting.fr/MUNC
Principaux faits
- Basculement entre niveaux de lumière 200, 300 et 600 lux
- Facteur de maintenance - 0,68
- Éblouissement - <56
- Luminaires conçus dans un souci de durabilité et de recyclage en fin de vie
- Année de réalisation : 2012
